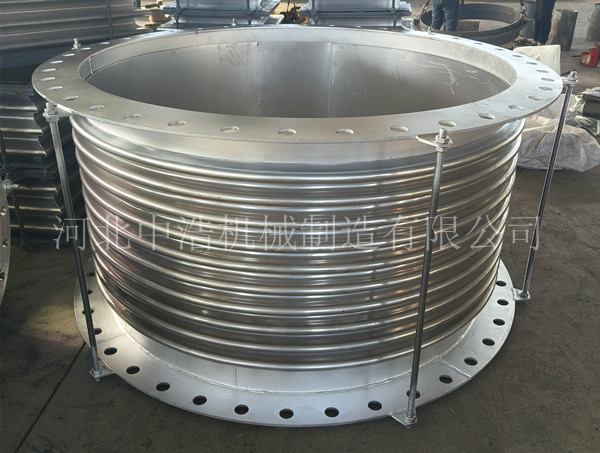

通用型波紋膨脹節有很多優點，同時也有一些弊端，在管道連接中，軸向位移帶來的能量傳遞，會給通用型波紋膨脹節帶來一些的影響，加裝導流筒可以明顯減小通用型波紋膨脹節對介質的阻力。

　　對于想要通用型波紋膨脹節減少流體阻力，因?yàn)橥ㄓ眯筒y膨脹節主要用于高溫、截面尺寸不太大的地方。通用型波紋膨脹節由上下接管、密封填充材料及金屬波紋管組成。當由于溫度變化而引起管長變化時，金屬波紋膨脹節上、下導筒沿管子軸向方向發生位移。由于波紋補償器上、下導筒之間填充有一些彈性的耐火填充料，因此導筒移動時仍能確保密封。



　　為了減小通用型波紋膨脹節處的流體阻力，可在補償器內側設導流筒。導流筒在迎著流體流動方向的一端與換熱器殼體焊接，另一端可自由伸縮。補償器導流筒的厚度應不小于2mm，且不大于波紋膨脹節厚度，長度應大過通用型波紋膨脹節的波長。臥式換熱器的補償器，要在其安裝位置的低點設排液接口，以便停車時排凈液體。平時用螺紋堵頭將其堵死。
