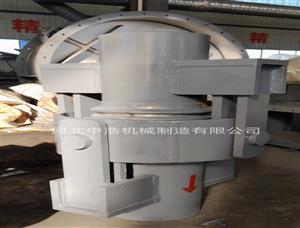

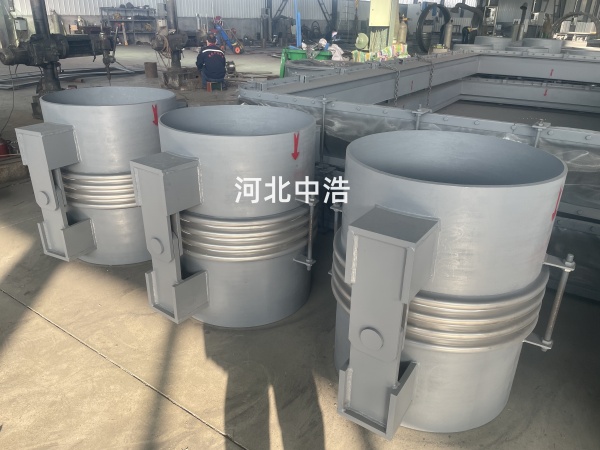

鉸鏈補償器的基本構造包括波紋管、端管、立板、鉸鏈板、銷軸、萬向環等部件。波紋管作為主要的彈性元件，能夠根據管道的位移變化進行伸縮變形。鉸鏈結構和銷軸則允許補償器在多個方向上自由移動，同時承受管道的壓力推力和其他外力。這種設計使得鉸鏈補償器能夠廣泛應用于化工、石油、熱電、冶金、城市集中供熱等領域的管道系統中，特別是在需要承受復雜位移變化的場合，如地溝和高空架設的管道中。‌







          鉸鏈補償器是一種用于吸收管道系統中位移變化的設備，主要依靠其內部的波紋管和鉸鏈結構來工作。這種補償器能夠吸收管道在多個方向上的位移，包括軸向、角向和橫向位移，從而保護管道系統免受因溫度變化、機械振動等因素引起的損壞。鉸鏈補償器的工作原理主要依賴于其特殊的結構設計，這種設計允許補償器在多個平面上進行角運動，同時承受管道的壓力推力。
